Chauffage Autoterm Air 4D
Description :
Le Chauffage à air pulsé diesel Autoterm Air 4D, aussi appelé “Planar 4D”, est conçu pour offrir un confort thermique optimal dans des véhicules de gabarit moyen à grand (camions, minibus, camping-cars, bateaux jusqu’à 15 m). Sa plage de puissance modulable (1 à 4 kW) permet de s’adapter aux variations de température et aux exigences de l’utilisateur. Grâce à un capteur d’oxygène, il maintient ses performances en altitude jusqu’à 4200 m.
Au cœur du Chauffage Autoterm Air 4D, on retrouve un moteur brushless assurant la rotation du ventilateur et l’admission d’air dans la chambre de combustion.
- Rendement amélioré : ce type de moteur limite les frottements et les déperditions d’énergie.
- Durée de vie accrue : absence de balais = usure mécanique réduite, fiabilité renforcée.
- Chambre de combustion : fabriquée en métal haute résistance, elle est conçue pour optimiser la combustion du diesel, même en conditions difficiles (froid intense, basse pression en altitude…).
Caractéristiques Techniques du Air 4D :
| Caractéristique | Valeur |
|---|---|
| Tension nominale | 12 V ou 24 V (raccordement direct batterie) |
| Type de carburant | Diesel |
| Puissance de chauffe | 1 kW (min.) – 4 kW (max.) |
| Volume d’air chauffé | 70 m³/h (min.) – 168 m³/h (max.) |
| Consommation de carburant | 0,12 l/h (min.) – 0,51 l/h (max.) |
| Consommation d’énergie | 10 W (min.) – 57 W (max.) en 12 V / 56 W (max.) en 24 V |
| Diamètre entrée d’air | ⌀ 80 mm |
| Diamètre sortie d’air | ⌀ 96 mm |
| Sortie d’échappement | ⌀ 24 mm |
| Altitude max. de fonctionnement | 4200 m |
Conseils d'installation :
Compatible avec : bus, camions, camping-car, bateaux / yachts.
Pour raccorder de la gaine Ø 90 mm (DE015) à l'entrée et la sortie d'air du chauffage, un adaptateur supplémentaire est nécessaire.
- Adaptateur 4D Ø 96-90 mm sortie air (ATR2-A9690-BK)
- Adaptateur 4D Ø 80-90 mm entrée d'air (ATR2-A8090-BK)
Montage
- Position possible dans un coffre technique, sous un siège ou un compartiment dédié.
- Respecter l’orientation et l’espace requis (cf. manuel Autoterm) pour une ventilation optimale.
Alimentation
- Disponible en 12 V ou 24 V selon votre véhicule.
- Prévoir un fusible ou disjoncteur adapté (voir la consommation max. de 57 W / 56 W selon la tension).
Adaptation des gaines
- Sortie d’air : diamètre ⌀96 mm. Pour raccorder une gaine Ø90 mm, utilisez l’adaptateur ATR2-A9690-BK.
- Entrée d’air : diamètre ⌀80 mm. Pour passer en Ø90 mm, utilisez l’adaptateur ATR2-A8090-BK.
Panneau de commande
- Choix obligatoire parmi plusieurs modèles (Comfort Control, Simple Control, etc.) pour piloter le chauffage à air pulsé.
Le panneau de commande n'est pas inclus :
Le panneau de commande (Comfort Control, Simple Control ou Push Control) n’est pas inclus dans ce kit de base et doit être choisi séparément pour piloter le chauffage.

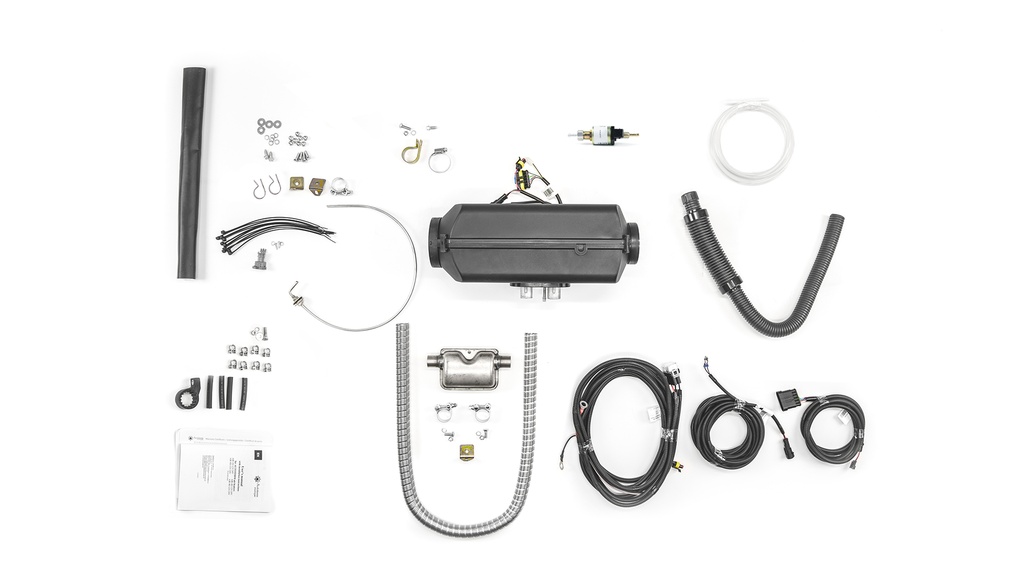

Composition du kit de base :
- Chauffage diesel Autoterm Air 4D
- Câble du tableau de commande 1,80 m
- Câble de pompe à carburant 6 m
- Câble d’alimentation 6,50 m 12 V ou 24 V
- Conduite de carburant en nylon 5,5 m
- Pompe à carburant silencieuse 12 V ou 24 V
- Collier de serrage pour pompe à carburant
- Plongeur à carburant
- Silencieux avec kit de montage
- Tuyau d’échappement 1 m
- Isolation thermique 45 cm
- Tuyau d’admission d’air avec silencieux
- Kit visserie, raccords et colliers
En option (vidéo) : réservoir de carburant 7 L (290)
Avantages du Chauffage Diesel Air 4D :
- Performance modulable : plage de 1 à 4 kW pour couvrir de larges volumes et ajuster la chauffe selon la température ambiante.
- Capteur d’oxygène : fonctionnement stable jusqu’à 4200 m d’altitude, idéal pour les activités de montagne.
- Faible consommation : entre 0,12 et 0,51 L/h de gasoil, alliant économie et autonomie.
- Installation polyvalente : bus, camions, minibus, camping-cars, bateaux (jusqu’à 15 m), véhicules spéciaux.
- Silencieux : pompe à carburant discrète, réduisant le bruit nocturne.
Conseils d’utilisation en haute altitude :
Grâce à un capteur d’oxygène interne, le Chauffage Autoterm Air 4D adapte son injection de carburant à la raréfaction de l’air en haute montagne (jusqu’à 4200 m). Pour plus d’efficacité :
- Évitez les gaines trop longues ou trop courbées (entrée/sortie d’air).
- Préservez une bonne ventilation (diamètres d’admission et d’échappement conformes).
- Utilisez des accessoires officiels Autoterm pour une meilleure performance
N'oubliez pas les accessoires utiles pour une installation complète :
Sélectionnez votre tableau de commande :
Comfort control
- Navigation dans le menu grâce à une molette et 2 boutons, affichage LED
- Multiples langues : français, anglais, néerlandais
- Fonction de protection de la batterie (basse tension)
- Rappel d'entretien du chauffage
- 3 minuteries programmables
- Thermostat précis
- Affichage des codes erreurs : numéros
- Modes : puissance, ventilation, chauffage + ventilation, thermostat
- Possibilité d'ajouter un capteur de température externe (5 m)en option. Pour mettre dans une autre pièce.
Simple control
- Réglage de la puissance du chauffage grâce à une molette
- Affichage des codes erreurs : clignotement
- Modes : puissance, ventilation
- Possible d'ajouter un capteur de température externe
Push control
- Filetage de 12 mm pour une installation universelle
- Conception étanche avec indice de protection IP67
- Boîtier robuste en acier inoxydable pour une durabilité accrue
- Modes de fonctionnement : régulation de la température, contrôle de la puissance du chauffage
- Compatibilité avec plusieurs modèles de chauffages AUTOTERM (Air et Flow)
- Bouton de contrôle simple à utiliser pour une navigation fluide
Veuillez noter que le panneau de commande du chauffage doit être sélectionné séparément selon vos préférences.
Vidéo de présentation :
Certificats et manuels
Questions / Réponses
Faire le choix d'installer un chauffage au diesel dans son van aménagé, camping-car ou bateau présente de réels avantages :
- Un produit certifié CE (Conformité Européenne) compatible pour l'homologation VASP
- Une consommation de carburant très faible (0,12 à 0,51 L/h)
- Utilisation possible en roulant
- Design compact
Bien sûr ! Nos chauffages sont certifiés CE (Conformité Européenne) et dispose des certificats 10R et 122R. Ils sont parfaits pour une homologation VASP.
Le chauffage Air 4D fonctionne jusqu'à 4200 m d'altitude. Il pourra donc vont accompagner pour visiter les sommets enneigés du monde !
Afin de réaliser l'installation d'un chauffage autonome dans votre véhicule, il faut prendre en compte plusieurs critères importants.
Pour en savoir plus, consultez notre guide.
Oui bien sur, vous pouvez télécharger les certificats de conformité européens R10 et R122 sur notre site à communiquer à l'inspecteur : ici
Les chauffages sont produits en Europe. Notre usine de fabrication en Lettonie a été approuvé par les normes internationalement reconnues ISO 9001:2015 / ISO 14001:2015
1 - choix du panneau de commande (et câble de rallonge si vous avez besoin d'une longueur supérieure à 1,80 m)
2 - choix des accessoires pour le conduit d'air (gaine de chauffage, bouches d'aération, Y ou T si vous souhaitez avoir plusieurs sorties d'air chaud, colliers...)
3 - choix du support de montage (coffre de montage ou plaque de montage à fixer sous le châssis ou divers support de montage pour l'intérieur de votre véhicule ou bateau). Nous proposons divers accessoires selon vos besoins, contactez nous si vous souhaitez des conseils
