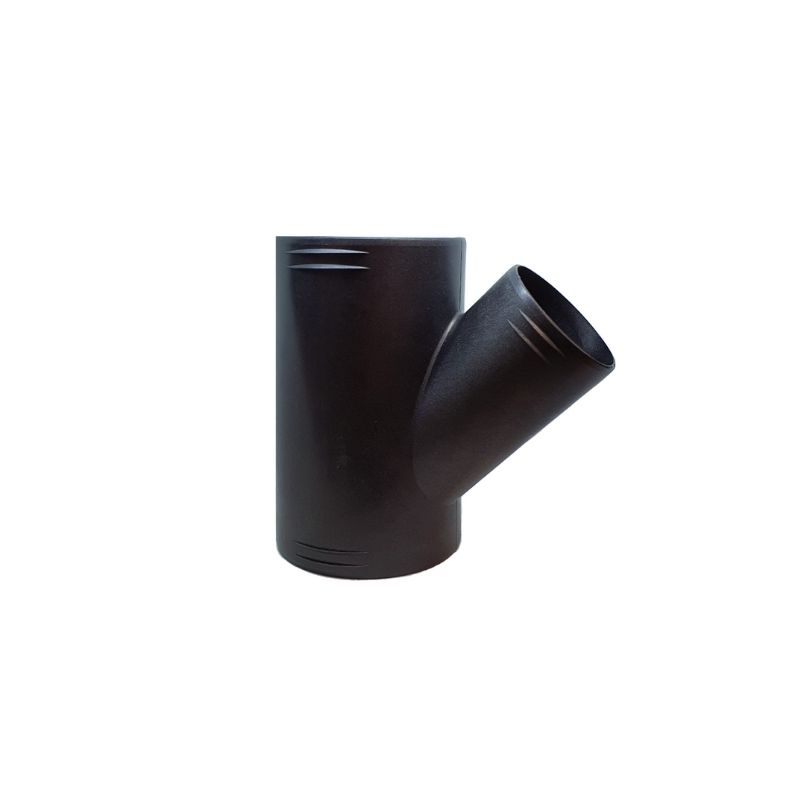

Y ⌀ 90 x 60 x 90 mm
Adaptateur en forme de Y pour système d’air chaud Ø 90 x 60 x 90 mm. Compatible Autoterm Air 4D et Air 9D. Permet la bifurcation du flux d’air chaud vers deux gaines Ø 60 mm.
REF : P9119 (ex DE055)
| Diamètre ø: 90mm, 60mm |
| Compatible avec - Tuyau: 2D, 4D |
| Catégorie de produit: Raccord en Y |
Adaptateur en Y Ø 90 x 60 x 90 mm – Répartition de l’air chaud pour Autoterm Air 4D et 9D
Description :
Cet adaptateur en Y Ø 90 x 60 x 90 mm permet de diviser efficacement un flux d’air chaud issu d’un chauffage à air pulsé vers deux sorties Ø 60 mm. Il est particulièrement adapté aux chauffages diesel Autoterm Air 4D et Air 9D, dont les sorties principales mesurent respectivement Ø 90 mm et Ø 100 mm.
Conçu pour s’intégrer à un réseau de distribution d’air chaud via gaine Ø 90 mm (réf. DE015) côté entrée, et deux gaines Ø 60 mm (réf. DE013) côté sortie, ce raccord vous aide à organiser un système de ventilation optimal pour répartir la chaleur dans votre aménagement (fourgon, camping-car, bateau...).
Compatibilité :
- Chauffages Autoterm Air 4D (sortie Ø 90 mm)
- Chauffages Autoterm Air 9D (sortie Ø 100 mm avec adaptateur)
-
Gaines compatibles :
- Ø 90 mm : DE015
- Ø 60 mm : DE013
Recommandations d’installation :
- L'installation d’un adaptateur en Y peut réduire le débit total d’air chaud. Privilégier un agencement simple et direct pour éviter toute surchauffe ou perte de performance.
- Respecter le diamètre initial en sortie du chauffage (90 mm pour Air 4D, 100 mm pour Air 9D) sur le premier mètre de gaine avant toute réduction.
- Lors de l'utilisation de gaines à double sortie, au moins une des sorties doit rester ouverte (non fermable) pour éviter les excès de pression.
- Se référer au manuel d’installation Autoterm, page 28 pour les schémas de montage.
Caractéristiques techniques :
- Type : Adaptateur de distribution d’air chaud
- Forme : Y
- Diamètre : Ø 90 x 60 x 90 mm
- Matériau : Plastique technique haute température
- Couleur : Noir
- Compatible : Chauffages à air pulsé Autoterm Air 4D, Air 9D
